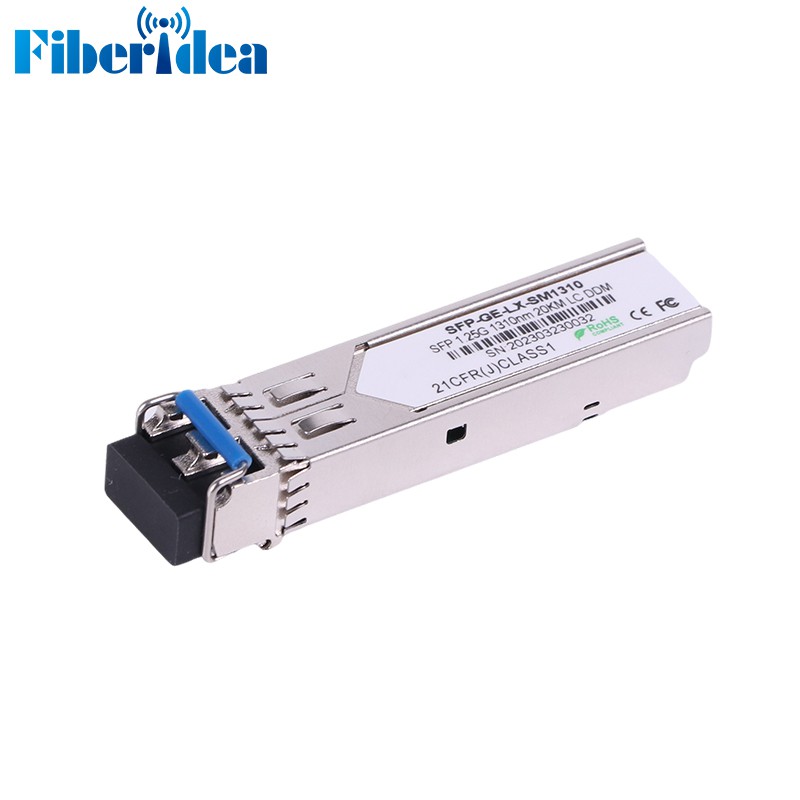

SFP הוא התקן ממשק הממיר אותות חשמליים של גיגה-ביט לאותות אופטיים. זהו מודול משדר אופטי ג'יגה-ביט קטן וניתן לחיבור בסטנדרט התעשייה. ניתן להשתמש בו ביציאות SFP של התקני רשת כגון מתגים, נתבים וממירי מדיה. משמש לחיבור כבלי רשת אופטיים או נחושת להעברת נתונים, נפוץ במתגי Ethernet, נתבים, חומות אש וכרטיסי ממשק רשת מאפיינים אופטיים וחשמליים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יחידה |
הערות |
||
|
מַשׁדֵר |
||||||||
|
אורך גל מרכזי |
λc |
1260 |
1310 |
1360 |
נ"מ |
|
||
|
רוחב ספקטרלי (RMS) |
∆λ |
|
|
4 |
נ"מ |
|
||
|
כוח פלט ממוצע |
לְשַׁרבֵּט |
-9 |
|
-3 |
dBm |
1 |
||
|
יחס הכחדה |
ER |
9 |
|
|
dB |
|
||
|
זמן עלייה/נפילה אופטי (20% ~80 אחוז) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
הפרש תנודת קלט נתונים |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
עכבה דיפרנציאלית קלט |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
TX השבת |
השבת |
|
2 |
|
Vcc |
V |
|
|
|
לְאַפשֵׁר |
|
0 |
|
0.8 |
V |
|
||
|
תקלת TX |
אשמה |
|
2 |
|
Vcc |
V |
|
|
|
נוֹרמָלִי |
|
0 |
|
0.8 |
V |
|
||
|
מַקְלֵט |
||||||||
|
אורך גל מרכזי |
λc |
1260 |
|
1580 |
נ"מ |
|
||
|
רגישות מקלט |
|
|
|
-23 |
dBm |
3 |
||
|
עומס יתר של המקלט |
|
-3 |
|
|
dBm |
3 |
||
|
LOS De-Assert |
LOSD |
|
|
-24 |
dBm |
|
||
|
LOS Assert |
LOSA |
-30 |
|
|
dBm |
|
||
|
LOS Hysteresis |
|
1 |
|
4 |
dB |
|
||
|
הפרש פלט נתונים |
ווט |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
גָבוֹהַ |
2 |
|
Vcc |
V |
|
||
|
נָמוּך |
|
|
0.8 |
V |
|
|||
|
Bsolute מרבי דירוג |
||||
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
מקסימום |
יחידה |
|
טמפרטורת אחסון |
TS |
-40 |
85 |
תוֹאַר |
|
מתח אספקת חשמל |
Vcc |
-0.5 |
4 |
V |
|
לחות יחסית |
RH |
5 |
95 |
אָחוּז |
|
מתח כניסה אות |
|
-0.3 |
Vcc פלוס 0.3 |
V |
|
סף נזק למקלט |
|
5 |
|
dBm |
